国产69精品久久久久,狠狠色综合7777久夜色撩人,久久久久亚洲av成人网人人软件,色先锋资源久久综合5566

　　影響閥控電池容量的因素很多，主要有：

　　(1)放電時(shí)率。一般固定型電池額定容量的放電時(shí)率為lOh，但同樣的電池不同放電時(shí)率所得到的容量也各不一樣。其關(guān)系是：高倍率、大電流，放電容量降低；低倍率、小電流，放電容量加大。

　　為什么高倍率放電時(shí)容量會(huì)下降呢?因?yàn)榉烹姳堵试礁?，放電電流密度越大，電流在電極上分布越不均勻，電流優(yōu)先分布在離主體電解液最近的表面，從而在電極的最外表面優(yōu)先生成硫酸鉛，堵塞多孔電極的孔口，電解液則不能充分供應(yīng)電極內(nèi)部反應(yīng)的需要，電極內(nèi)部物質(zhì)不能得到充分利，因而高倍率放電時(shí)容量降低。同時(shí)在大電流放電時(shí)，由于極化和內(nèi)阻的存在，電池的端電壓也是低的，電壓降損失增加，使電池端電壓下降快，也影響容量。

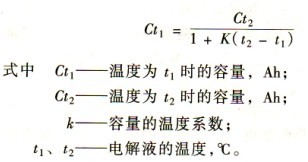

　　(2)溫度。溫度對(duì)鉛酸蓄電池的容量影響較大，隨著電池溫度的降低，容量減小。電池容量是指在25℃時(shí)的容量，容量與溫度的關(guān)系可用公式表示為

        (3)終止電壓。從電池放電的曲線圖可以看出電池放電到某一電壓值時(shí)，若再繼續(xù)放電，電壓急劇下降。在這段時(shí)間實(shí)際能獲得的容量很少，相反會(huì)對(duì)電池的使用壽命有不良影響，所以必須在某一適當(dāng)?shù)碾妷褐盗⒓唇刂狗烹?，該截止電壓稱為放電終止電壓

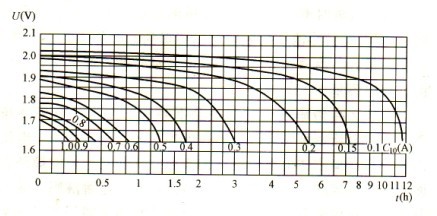

圖4—1 閥控蓄電池放電曲線圖

根據(jù)放電率的不同，終止電壓也不同。大電流放電時(shí)規(guī)定較低的終止電壓；反之，小電流放電時(shí)則規(guī)定較高的終止電壓。用大電流放電時(shí)，由于生成的硫酸鉛量減少，即使放電到電壓(較)低時(shí)，極板也不會(huì)有損害。但是，用小電流長時(shí)間放電，對(duì)于負(fù)極板，由鉛轉(zhuǎn)化為硫酸鉛時(shí)每安•時(shí)體積增加0．57 X 10-3L，由于活性物質(zhì)膨脹產(chǎn)生應(yīng)力，會(huì)造成極板彎曲或活性物質(zhì)脫落，從而影響電池壽命，所以其放電終止電壓應(yīng)取較高值。

       (4)電解液濃度。在鉛蓄電池中H2S04也是反應(yīng)物，體積一定時(shí)，增加電解液的濃度就是增加反應(yīng)物質(zhì)，所以實(shí)際使用的電解液濃度應(yīng)符合有關(guān)規(guī)定。隨著電解液濃度的增加，電池容量也增加，特別是在高倍率放電并由正極板限制電池容量時(shí)更是如此。硫酸濃度對(duì)負(fù)極容量的影響，比對(duì)正極的影響更為明顯。電解液相對(duì)濃度在1．44 以下時(shí)，正極板的容量隨濃度增加而增加，負(fù)極的容量有一最大值。

       (5)電池制造工藝。蓄電池的容量及活性物質(zhì)利用率是由設(shè)計(jì)、工藝、材料、使用條件等因素決定的。極板的寬高、比值、厚度，板柵的結(jié)構(gòu)及其材質(zhì)(以及)采用酸的濃度，均屬于設(shè)計(jì)范圍。這些因素?zé)o疑對(duì)活性物質(zhì)的利用率起著很重要的作用。極板的制造工藝是另一個(gè)重要影響因素。
